Denon DL103R

Popis snímací hlavy Denon DL-103R

Denon DL-103R je vylepšená verze známé a skutečně ikonické MC-cartridge DL-103, kterou Denon vyvinul v roce 1962 ve spolupráci s vědeckotechnickými výzkumnými laboratořemi japonské rozhlasové společnosti. Takové kazety byly široce používány v hudebních rozhlasových stanicích.

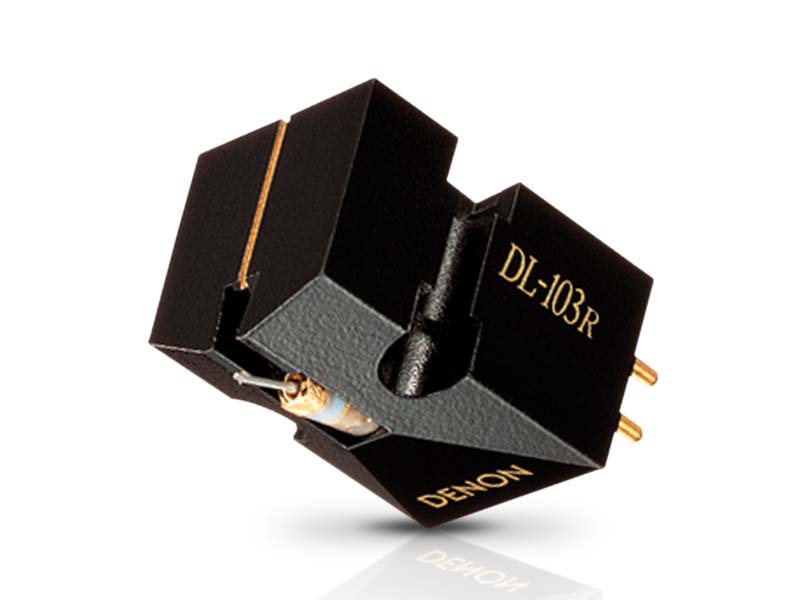

Hlava snímače Denon DL-103R obdržela uzavřené obdélníkové plastové pouzdro s postranními vybráními pro upevňovací šrouby pláště střelné zbraně. Jeho spodní část je vytvořena jako komolá pyramida, na jejímž vrcholu je obdélníkový otvor pro dvouvrstvý hliníkový konzolový nosník. Držák jehly je charakterizován jednobodovým upevněním zavěšení a samotný tlumicí systém je poměrně tuhý a má nízký stupeň poddajnosti rovný 5 x 10 - 6. Vývojáři použili původní technologii navíjení cívek přímo na ose konzoly. DL-103R používá pro cívky drát vyrobený z vysoce purifikované mědi 6N (99,9999%).

Tato snímací hlava má nízkou výstupní úroveň, která je pouze 0,25 mV. Naostření diamantové jehly je kulaté (16,5 mikronů). Sada obsahuje miniaturní kartáč pro čištění. Hmotnost kazety je 8,5 g a požadovaná upínací síla je v rozmezí 2,3 - 2,7 g. Je navržena pro práci s těžkými tonearms. Vnitřní odpor této modifikace je výrazně nižší než u DL-103. Pro získání optimálních charakteristik je žádoucí použít fázový stupeň se ziskem 60 dB nebo více a odpor na jeho vstupu by měl být 100 ohmů nebo tento indikátor překročit.

Zvuk kazety Denon DL-103R se vyznačuje správnými tóny, dobrým rytmem, výbornou mikrodynamikou a muzikálností. Vysoké frekvence a detaily jsou ve srovnání s předchozím modelem mírně vylepšeny. Další nespornou výhodou je schopnost hlavy Denon mírně změkčit tok zvukového materiálu při poslechu některých moderních vinylových disků, což poskytuje teplejší analogový zvuk. Je třeba také poznamenat schopnost přesně sestavit scénu, která má zároveň dostatečnou hloubku a šířku. Kazeta Denon DL-103R je schopna nabídnout poměrně vysokou úroveň za relativně málo peněz.

Vlastnosti snímací hlavy Denon DL-103R

Pro navíjení cívek se používá měď se stupněm čištění 6N.

Jehla kulatého profilu

Nízké výstupní napětí (0,25 mV)

Nízký stupeň shody

Specifikace snímací hlavy Denon DL-103R

Typ kazety MC

Držák jehly dvojitá vrstva, materiál: hliník

Jehla diamant, kulový profil (16,5 mikronů)

Svislý úhel (VTA) 15 stupňů

Hmotnost 8,5 g

Výstupní napětí 0,25 mV

Výstupní impedance 14 ohm

Oddělení kanálů 25 dB při 1 kHz

Frekvenční rozsah 20 Hz - 45 kHz

Dynamická shoda 5 x 10 - 6 cm / din

Výška 15 mm

Doporučená fono impedance více než 100 ohmů

Přítlak 2,3 - 2,7 g
